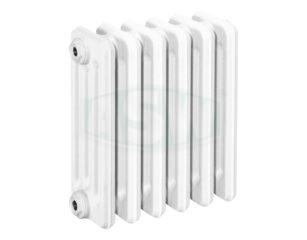

Grzejnik żeliwny Berlin DIN 4703 350/160 lakierowany
BH 430 mm BT 160 mm
DIN Grzejnik żeliwny Typ Berlin wg DIN 4703 oraz EN 442. Wersja lakierowana proszkowo biała RAL 9010. Normowany rozstaw króćców umożliwiający bezproblemową wymianę starych grzejników nie wymagającą dopasowania odstępów rur. Gabaryty przyłączy według potrzeb z różnymi wariantami gwintu (3/8", 1/2", 3/4", 1"). Konstrukcja jednosekcyjna z lanego żeliwa szarego o grubości ścianki większej niż 2,5 mm. Poziom ciśnienia 6 bar. Fabryczna próba ciśnieniowa przy 7,8 bar. Moc grzewcza wg EN 442. Dostawa realizowana jest od 21 członów w 2 blokach wraz z nyplami łączącymi i uszczelkami. Bloki muszą zostać przez odbiorcę połączone ze sobą zgodnie z instrukcją montażu. Niezbędna jest próba ciśnieniowa na miejscu przed montażem. Zaślepki przyłączy i uszczelki należy zamawiać oddzielnie.
| J. OP. | 1 Sztuka |
|---|---|
| Ilość ogniw | 36 |
| Wysokość konstrukcyjna w mm | 430 |
| Głębokość konstrukcyjna w mm | 160 |
| Dług. konstr. (mm) | 2160 |
| Dług. konstr. z przyłączami ok. (mm) | 2190 |
| Moc grzewcza w Watach 75°/65°/20° ΔT = 50K | 2700 |
| Moc grzewcza w Watach 55°/45°/20° ΔT = 30K | 2160 |
| Rozstaw króćców w mm | 350 |
| Powierzchnia w m. kw. | 6.66 |
| Waga w KG | 169.92 |
| Pojemność wodna w litrach | 30.24 |
| Waga w st. napełnionym w KG | 200.16 |
Rysunki i pliki do pobrania
| Z308765.pdf |
| 308765.pdf |
